硅PU运动场地和弹性地板由以下产品组成：
2、硅PU弹性地板水泥底漆
3、硅PU弹性地板弹性层材料：单组分水性材料，环保无污染。
4、硅PU弹性地板加强层材料：单组分水性材料，环保无污染。
5、硅PU弹性地板面层材料：双组分水性材料，环保无污染。
二、硅PU弹性地板优点
耐用：
1、优越耐候性。不会因紫外线、臭氧、雨水及高低温气候等环境改变而褪色、粉化、发硬、发软等现象，并能长期保持其鲜艳的色彩。正常情况下，五年不变色，十年不改弹性的使用时间。
2、优越的耐磨性能。能保证外观结构特征恒久稳定不变，耐磨性好，能满足长期高使用频率之需要。
3、抗污性强面层——坚韧、密实，不易被鞋底或其它硬物刮化，可长期保持球场光洁如新。无人看管的球场也适合使用。
环保：
硅PU属单组分PU材料，水是固化剂，不会残留有害的化学成分，本产品各项指标均达到国家室内装修卫生标准，已取得环保证书。产品在使用和施工过程中，均不产生有毒有害物质，是一种真正环保产品。
经济：
综合使用成本低，不需特别维护保养，清洁容易，是性价比很理想的产品。适应性强，可任意施工在各种坚实地面上，颜色、厚度任选。沥青地面可直接铺设，新旧水泥混凝土地面经表面处理后即可铺设本产品，大大减少了基础地面处理成本。
三、硅PU弹性地板材料同传统PU材料相比的优点：
1、直接可以铺设在新旧混凝土基面上，具有与众不同的特点；传统PU必须铺设在做好防水的水泥基础上或者是铺设在沥青混凝土上。相比较硅PU运动场地材料节约人工成本和材料成本。
2、不会出现开裂鼓泡现象，质量持久稳定。
3、耐磨耐污。硅PU弹性地板材料是有机硅改性的聚氨酯材料，相对传统材料具有很好的耐污性能，无论做在室内室外都有很好的耐污性能。
4、运动性能。硅PU运动场地材料采用双层结构设计，上层硬底层柔软，在起到很好保护作用的同时还提供给运动员很好的启动性能。传统PU中涂和面漆都是柔性设计，运动员难以启动专业性差。
5、水性环保无污染。硅PU运动场地材料水为固化剂，无毒，无气味，执行国家室内装修材料环保标准及卫生标准；而传统PU材料中有害成份MOCA交链剂为致癌物质，TDI固化剂是毒性物质，催化剂是有害重金属铅、汞等。
6、施工简单，维护方便
四、符合《室内用涂料卫生标准》
| 检验项目 | 单位 | 检验依据 | 检验结果 |
| 游离甲醛 | Mg/m2.h | 分光光度法 | 0.10 |
| 苯 | Mg/m2.h | 气相色谱法 | 0.03 |
| 甲苯 | Mg/m2.h | 气相色谱法 | 0.35 |
| 二甲苯 | Mg/m2.h | 气相色谱法 | 0.10 |
| 总挥发有机物 | Mg/m2.h | 气相色谱法 | 1.48 |
| 可溶性铅 | Mg/m2 | 原子吸收分光光度法 | <5 |
| 可溶性镉 | Mg/m2 |
|
<5 |
（一）硅PU蓝球场（水泥基础层）

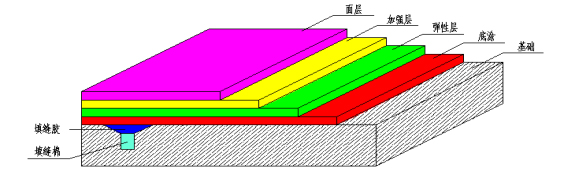

分层示意图
| 项目 | 技术执行标准 |
| 硬度（邵氏A），度 | 74 |
| 回弹值，% | 27 |
| 压缩复原率，% | 99.40 |
| 拉伸强度，MPa | 1.71 |
| 断裂伸长率，% | 526 |
| 阻燃性，级 | 1 |
| 耐磨性能 | ≤50 |
| 摩擦系数 | 0.4-0.7 |
| 耐洗刷性（5000次） | 无明显变化 |
1、基面处理
（1）基础要求：
坚实、平整、无下沉板块，断裂缝不超10mm宽，若没有切割合理温度缝，必须按新水泥基础要求切割温度缝。若基础有下沉或极不平整、断裂缝过宽过多等现象，建议重新用沥青混凝土（＞40mm厚）或水泥混凝土（＞50mm厚）铺设找平基础。
基础处理：

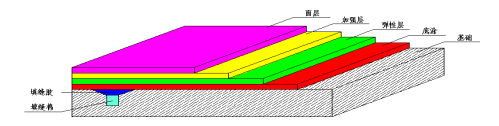

基本按新水泥混凝土基础处理方法处理。若基础有裂缝超过2mm宽的，应用切割机扩宽列6~8mm，按新水泥基础要求磨缝、填缝；若宽度少于2mm的把缝表面磨成“V”字型，厚度50mm，深度3mm，直接用填缝胶分多道填平即可。（如图（3）示）
2、底漆层材料施工
基础足够干燥后用专用底涂（TB-201）分多道滚涂于基面，原则以涂刷后基面形成光亮膜为止，不足处必须补涂至足够为止，（底涂的作用为渗透进基础的微细孔内，固化后起堵塞地下水气及加固基面；形成光亮膜是保证基础的微细孔完全堵塞），应避免在烈日下或基础温度较高情况下（>450C）施工以保证底涂漆的渗透性（无雾雨天气的早上或傍晚较适宜）。在基础表面强度<C20或表面较松散时，可用TB-201加1倍稀释剂（二甲苯或醋酸乙酯）稀释后厚涂于基面（增强其渗透性，增加TB-201渗入深度）直到表面形成光亮膜为止，使基础表面得以达到施工要求。
3、弹性层材料施工
弹性层施工前应仔细检查确认基础处理完后方能进行弹性层施工，弹性层为单组份材料，只需用稀释剂调节合适施工稠度，用齿刮板涂于基面，每道涂刮厚度不能超过2.0mm，每道涂刮时间间隔以前一道干固为准（一般约10小时，具体视现场天气情况而定）直至涂刮至所需厚度。涂刮时注意流平效果，若不能流平刮齿痕迹，需多加稀释剂以保证表面流平。若气温较低（＜10℃＝以及相对湿度较低（＜60%＝，需加入（3~8%）水搅拌均匀后涂刮，以加速材料固化，减少间隔时间，具体加水量视现场天气而定，应避免在猛烈阳光照射下施工。弹性层干固后，用积水法测试表面平整度，积水处用TB-002修补平整，表面若有粒状杂物或堆积处需用磨机或其它工具修整平后才能进行加强层施工。
4、加强层材料施工
加强层为单组份材料，施工方法与弹性层一致。若加强层设计较薄（小于1mm）,齿刮涂刮难以流平的，可用胶刮板分多道刮涂，必须保证刮涂后表面光滑平整。在施工过程中若有杂物混入或刮涂有不平整处需修整平滑后才能进行面层施工。
5、面层施工：
面层为双组份水性材料，必须按规定比例（A组：B组=9：1（重量比））把两组份充分搅拌均匀，（配比不准会影响面层的固化效果，直接影响面层的使用性能）加水稀释施工稠度，一般加入50~80%（以重量计算，根据现场实际情况而定）。用专用喷枪分多道喷涂于加强层面上。需表面粗糙的加入专用砂进行喷涂便可。温度低于5℃不适宜施工，施工后保持10小时无水浸泡。
6、划线
按标准尺寸量度定位，标出界线位置，用美纹纸沿界线两边贴在球场上，用专用划线漆涂刷于美纹纸间，待表面干后撕掉美纹纸。面层为双组份材料，必须按规定比例（A:B＝9：1）把A、B两组份充分混合均匀，分两道涂刷。若球场表面为粗糙面，第一道可加面层专用砂涂刷，以防渗边。
7、注意事项：
a、调配材料时必须称量准确并搅拌均匀。
b、施工整过程每一道工序施工前必须保持表面清洁。
c、室内场地必须保证良好的通风效果。
d、场地铺设后需保持5天以上才能投入使用。
本指引只为使用硅PU材料所提供指导性质，现场施工某些细节需按现场情况妥善处理。
