1、工艺简单：以往的聚脲材料因为反应快、瞬间固化，必须采用专用喷涂设备施工，使得喷涂聚脲弹性体涂料的广泛应用受到了极大的限制；我公司率先开发的聚天门冬氨酸酯聚脲地坪涂料经过新技术调慢了反应速度，可以以手工涂刷或用普通喷枪喷涂使用，大大地简化了工艺，使用更为简便。
2、耐候性突出：克服了以往芳香族聚脲弹性体耐老化性能不理想、在紫外线照射下易氧化生成醌亚胺而黄变的缺点，其耐候性好，对紫外线稳定，长期户外使用不变色；
3、附着力优越：以往的喷涂聚脲弹性体因为反应速度过快，因而存在对基面的浸润能力较差，容易影响与基面的附着力。而聚天门冬氨酸酯聚脲地坪涂料反应速度减慢，故与低材具有更好的附着力。
4、富有弹性：涂层柔韧有余、刚性实足，可制成刚性、弹性、高弹性多个品牌；拥有比环氧地坪更好的抗开裂、耐冲击性能。
5、耐磨：喷涂聚脲弹性体有“耐磨橡胶”之称，我公司的聚天门冬氨酸酯聚脲地坪涂料继承了这一优点，其耐磨性能是环氧的3-5倍。
6、固含高达100%，安全、低碳环保。
7、快干，可大大缩短工期。
8、耐化学介质性能良好。
几种地坪涂料的比较
| 特点类型 | 环氧地坪 | 聚氨酯地坪 | 聚脲地坪 |
| 组成 | 通常由环氧树脂、颜料、助剂、溶剂、固化等组成。 | 由羟基树脂为甲组份、异氰酸酯为乙组份，辅以颜料、助剂、溶剂等而构成。 | 以新一代聚脲（聚天门冬氨酸酯）树脂为主要成分，双组份、无溶剂、常温冷固化的地坪涂料。 |
| 价格 | 价格比较便宜，综合成本低。 | 成本偏高 | 成本较高 |
| 耐候性 | 不耐阳光，只能用在室内。 | 可用于室外有阳光的地方 | 有耐候型和非耐候型两种类型：非耐候型价格较低，用于室内地坪；耐候型产品耐候性能十分优异，可长期抵抗日晒雨淋，不粉化、不变黄、不开裂、不脱落。 |
| 厚度 | 溶剂型产品一次成膜比较薄，重凃间隔时间长；无溶剂型产品一次成膜可以1-2毫米。 | 一次成膜一般50-60微米，最多不超过100微米，一般需要凃两遍以上，某些产品还需罩清漆。 | 一次成膜可以达到0.3毫米以上，快干，重凃间隔时间短。 |
| 柔韧性及耐冲击 | 柔韧性差，不具有拉伸性，耐冲击差。 | 柔韧性相对要好，耐冲击好，拉伸性一般，断裂伸长率50-100% | 产品分为高弹、中弹、低弹几个类型，耐冲击最好，断裂伸长率从50-300%可调，不易开裂；而且能在较高硬度的情况下保持优异的柔韧性，步感舒适。 |
| 耐磨 | 耐磨，目前在工业地坪中占据很大的市场 | 耐磨性能略高于环氧 | 耐磨性能是环氧的3-5倍，被誉为“耐磨橡胶” |
| 环保 | 溶剂型产品含有大量有机溶剂，某些环氧固化剂毒性较大。 | 含挥发有机溶剂，不符合环保要求。 | 高固含，环境友好型涂料。 |
| 干燥性能 | 干燥慢，低温潮湿环境下不宜施工。 | 对湿度和潮气非常敏感，干燥时间受温度影响较大。 | 可低温固化，快干，并且在温度较大的环境下，产品性能稳定。 |
| 耐化性能 | 耐一定程度的化学药品腐蚀 | 耐化学性能良好 | 耐化学性好 |
| 防水性能 | 具有一定的抗渗性 | 抗渗透 | 该材料非常致密，同时具有良好的弹性和拉伸强度，故防水性能十分优异。 |
| 阻烧性 | 一般 | 一般 | 优 |
| 应用 | 主要用于各种工厂车间、地下停车场的地坪凃装。 | 适用于室内外地面，停车场，加油站，制药厂，食品厂，运动场，化工厂，计算机房，手术室，要求弹性的施工场所等。 | 该材料是当前国际上公认的最优秀的工业地坪材料，可广泛应用于超市、宾馆、会议室、购物中心、体育馆、医院、幼儿园、实验室、机房、工业厂房、车间等；还可用于停车场、游乐场、游泳池、人行过道、地下室等场所要求保护和装饰的地坪。同时也可用于篮球场、网球场等运动场地。 |
应用优势
1、弹性地坪:聚天门冬氨酸酯聚脲弹性地坪材料既保持了环氧树脂地坪的强度、粘接力强、耐化学药品性好的特性，又具有吸震性能好、缓冲性能良好、吸音性能佳、抗冲击力强、色泽鲜艳、防水防渗、耐磨耐刮、经久耐用、健康环保、工程施工简单、清洁保养容易等特点，经济实用，品质优越。
该产品广泛适用于医院、居家、户外地坪、公园、广场、游泳池、商场、机场、旅游景观、通道等场所的装修装饰，是居家、办公场所和市建设等装修装饰的好选择；还可以代替沥青防水材料及防水卷材，用于建筑的防水、防漏。
2、冷库地坪:聚天门冬氨酸酯聚脲弹性材料由于具有优异的耐磨性和硬度可调性，在较宽的硬度范围内具有高弹性，在零下30℃具有屈挠性；并且具有良好的耐冲击性、耐划伤性和优异的装饰性，由它制得的地坪材料可抵御高、低温交替变化而不开裂、不脱落并保持原有的优异性能，适应于低温环境下的地坪涂装，如冷库冷冻厂地坪。
3、防滑地坪:环氧树脂表面比较光滑，因此防滑性能较差，人员行走很不安全，易滑倒或摔伤；对叉车或重型卡车而言，刹车比较困难，易打滑出现事故。通过在环氧地坪中加入防滑粒子可改善防滑性能，加入防滑粒子后其防滑系数高达到0.75。而聚脲材料本身具有良好的防滑性能，其摩擦系数可达1.2以上，这主要和聚脲特殊的分子结构有关。并且，该材料在潮湿状态下摩擦系数与干燥状态相差小，特别适于跑道、游泳池、水上动物表演馆地面、通道、楼梯和防滑路面等工程部位。在一些防滑要求很高的场合，如直升机平台、停车场坡道、海上石油钻井平台、船舶甲板等，可通过在聚脲弹性体材料表面铺撒金刚石、石英砂和橡胶粒等防滑粒料，使材料的防湿滑性能进一步提高，满足防湿滑要求。
4、耐磨性:耐磨地坪自上世纪70年代问世以来欧美迅速普及，成为水磨石耐磨地坪的换代产品。是由一定粒径级配的金属或非金属骨料、高强水泥、特殊外加剂、颜料及聚合物组成，采用拨撒方法，均匀地撒布在初凝阶段的混凝土表面，用专业施工工具施工，即可在基础混凝土上形成一层致密的彩色耐磨面层。该地坪广泛应用于购物中心、大型超市、人行道、停车场、生产车间、机器维修车间、仓库等需要特别增强表面耐磨性的场所，但是其缺点是施工周期长、施工复杂，柔韧性差、易开裂，耐化学腐蚀不佳。
聚天门冬氨酸酯聚脲材料耐磨性能十分突出，其耐磨性能是碳钢的10倍，是环氧树脂的3-5倍，用该材料制作耐磨地坪，不仅工艺简单、施工快捷，而且耐磨、柔韧性好、开开裂、耐化学性能良好。
5、耐侯性:环氧地坪户外易黄、粉化、开裂，而聚天门冬氨酸酯聚脲能禁受紫外线长期照射而不黄变、不开裂、不粉化，其耐侯性能远远优于聚氨酯，可与氟碳类涂料接近，可在户外长期使用，是户外耐侯地坪的好材料。
6、防水地坪:天冬聚脲防水涂料是一种新型防水涂料，是由第三代聚脲树脂—聚天门冬氨酸酯聚脲树脂，配合助剂、特殊颜填料等精制而成，成膜后具有超高强度、延伸率高、耐侯性好等特点。分为防水中涂、耐侯面漆、防滑光油三大类，配合环氧中底涂，应用于各类屋顶涂装，可同时具有防水、耐侯、防滑、美观、耐久几大功能。不仅施工简便，其性能也远远高于以上传统的防水卷材及防水涂料。
高耐磨、抗划伤聚脲薄涂地坪涂装体系
涂层特性
1、高硬度，抗划伤性能突出。
2、施工简便、快速、干燥快。
3、高耐侯、耐水、耐化学介质性能良好。
4、具有比环氧地坪更好的柔韧性及耐磨性能。
5、色彩任选，漆膜丰满，具有装饰性，耐沾污，可防湿滑。
6、该体系中的面层涂料与弹性聚脲薄涂中层搭配使用，亦可直接涂覆在环氧底材上。
适用场所:广泛适用于户外停车场、马路、通道、人行天桥、公园、旅游景观、停机坪等场所的户外地坪装饰。

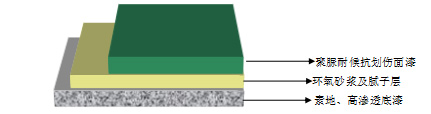

地坪结构图
| 实验项目 | 指标 |
| 配比 | 甲：乙=1:2（重量比） |
| 参考用量 | 0.2kg/㎡/遍 |
| 表干 | ≦1h |
| 实干 | ≦24h |
| 可使用时间 | 30min（25℃） |
| 粘结强度 | ≧4mpa |
| 耐磨性 | (750g/500r)≦0.03 |
| 断裂伸长率 | ≧50% |
基面处理：打磨基层、修补缺损、清洁干燥；
底漆层：滚涂环氧底油；
砂浆层（供选择）：用环氧中涂材料配比石英砂至施工所需要厚度；
腻子层：用环氧中涂材料调配石英粉批刮腻子层；
聚脲耐候抗划伤面漆：滚涂聚脲耐候抗划伤面漆。
户外弹性邹面防滑地坪体系
涂层特性：
1、表面橘皮效果，花纹大小可调。
2、耐磨、耐压、耐划伤，防滑好。
3、施工施工简便、快速、干燥快。
4、高耐侯、耐水、耐化学介质性能良好。
5、花纹纹理强、手感好、不尖锐、富有艺术感。

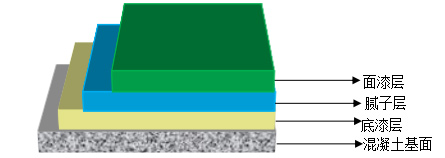

地坪结构图
| 实验项目 | 指标 |
| 配比 | 甲：乙=1:3（重量比） |
| 参考用量 | 0.4kg/㎡/遍 |
| 表干 | ≦0.5h |
| 实干 | ≦24h |
| 可使用时间 | 25min（25℃） |
| 断裂伸长率 | ≧100% |
| 耐磨性 | (750g/500r)≦0.03 |
基面处理：打磨基层、修补缺损、清洁干燥；
底漆层：滚涂环氧底油；
砂浆层（供选择）：用环氧中涂材料配比石英砂至施工所需要厚度；
腻子层：用环氧中涂材料调配石英粉批刮腻子层；
聚脲弹性中涂层：镘凃弹性聚脲自流平中涂；
聚脲弹性耐候邹面面漆：滚涂聚脲弹性耐候邹面面漆。
